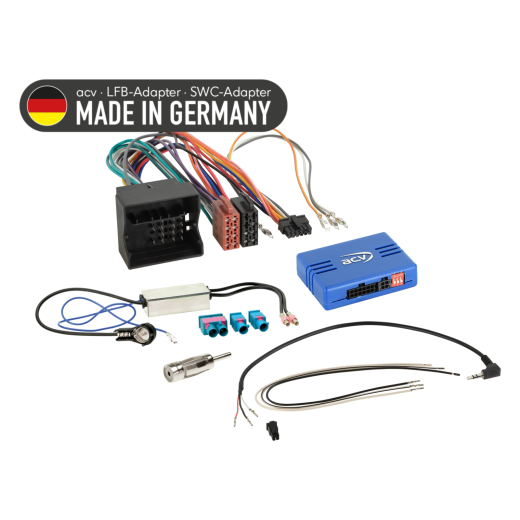

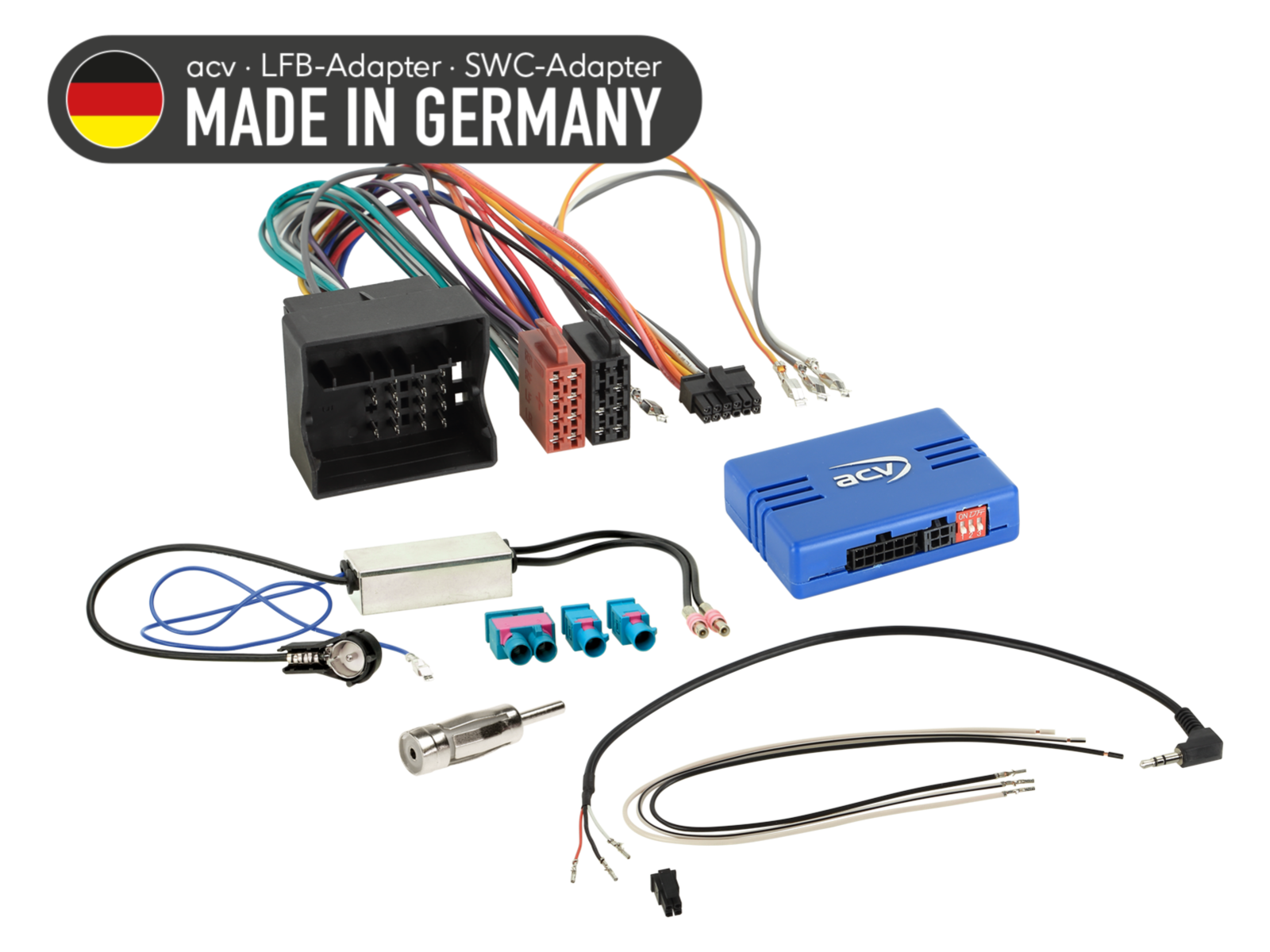

Adaptér ovládání tlačítek na volantu pro Audi / Seat / Skoda / VW ACV SWC 42A-1324-001-2

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Audi A1 (8X) 07/2010 -> 04/2018 – vozidla s Chorus OEM jednotkou s monochromním displejem.
Audi A3 (8P) 05/2003 -> 04/2005 – vozidla s 2-DIN OEM autorádiem; u vozidel s OEM zvukovým systémem nutný adaptér 13-1424-25.
Audi A3 (8P) 10/2004 -> 04/2013 – vozidla s 2-DIN OEM autorádiem; u vozidel s OEM zvukovým systémem nutný adaptér 13-1424-25.
Audi A4 B6 (8E) 11/2000 -> 10/2005 – vozidla s 2-DIN OEM autorádiem; u vozidel s OEM zvukovým systémem nutný adaptér 13-1424-25.
Audi A4 B7 (8E) 11/2004 -> 02/2009 – vozidla s 2-DIN OEM autorádiem; u vozidel s OEM zvukovým systémem nutný adaptér 13-1424-25.
Audi A5 (8T/8F) 06/2007 -> 10/2011 – vozidla s 2-DIN OEM autorádiem; u vozidel s OEM zvukovým systémem nutný adaptér 13-1424-25.
Audi A6 (C5/B4) 05/2001 -> 03/2006 – vozidla s 2-DIN OEM autorádiem; u vozidel s OEM zvukovým systémem nutný adaptér 13-1424-25.
Audi Q3 (8U) 10/2011 -> 11/2014 – vozidla s Chorus OEM jednotkou s monochromním displejem.
Audi Q3 (8U) 02/2015 -> 06/2018 – vozidla s 2-DIN OEM autorádiem; u vozidel s OEM zvukovým systémem nutný adaptér 13-1424-25.
Audi Q5 (8R) 09/2008 -> 05/2012 – vozidla s 2-DIN OEM autorádiem; u vozidel s OEM zvukovým systémem nutný adaptér 13-1424-25.
Audi Q5 (8R) 09/2012 -> 01/2017 – vozidla s 2-DIN OEM autorádiem; u vozidel s OEM zvukovým systémem nutný adaptér 13-1424-25.
Audi R8 (42) 04/2007 -> 05/2015 – vozidla s 2-DIN OEM autorádiem; u vozidel s OEM zvukovým systémem nutný adaptér 13-1424-25.
Audi TT (8J) 04/2006 -> 04/2010 – vozidla s 2-DIN OEM autorádiem; u systémů s aktivací OEM zvukového systému přes CAN je vyžadována CAN aktivace.
Audi TT (8J) 08/2010 -> 03/2014 – vozidla s 2-DIN OEM autorádiem; u systémů s aktivací OEM zvukového systému přes CAN je vyžadována CAN aktivace.

Seat Alhambra (7N) 10/2010 -> 04/2015 – původní autorádio.
Seat Altea (5P) 06/2004 -> 03/2009 – původní autorádio.
Seat Altea (5P) 04/2009 -> 07/2015 – původní autorádio.
Seat Exeo (3R) 03/2009 -> 05/2013 – vozidla s 2-DIN OEM autorádiem; u vozidel s OEM zvukovým systémem nutný adaptér 13-1424-25.
Seat Ibiza (6J) 06/2008 -> 02/2012 – vozidla bez OEM zvukového systému.
Seat Ibiza (6J) 03/2012 -> 06/2015 – vozidla bez OEM zvukového systému.
Seat Leon (1P) 09/2005 -> 03/2009 – původní autorádio.
Seat Leon (1P) 04/2009 -> 11/2012 – původní autorádio.
Seat Mii (AA) 12/2011 -> 06/2019 – vozidla bez OEM zvukového systému.
Seat Toledo (5P) 01/2005 -> 10/2009 – původní autorádio.
Seat Toledo (NH) 03/2013 -> 05/2015 – původní autorádio.

Škoda Citigo (AA) 06/2012 -> 05/2017 – vozidla bez OEM zvukového systému.
Škoda Fabia (5J) 03/2007 -> 04/2010 – původní autorádio.
Škoda Fabia (5J) 06/2010 -> 06/2014 – původní autorádio.
Škoda Octavia (1Z) 06/2004 -> 05/2009 – původní autorádio.
Škoda Octavia (1Z) 01/2009 -> 03/2013 – původní autorádio.
Škoda Rapid (NH) 10/2012 -> 04/2015 – původní autorádio.
Škoda Roomster (5J) 09/2006 -> 04/2010 – původní autorádio.
Škoda Roomster (5J) 06/2010 -> 02/2015 – původní autorádio.
Škoda Superb (3T) 07/2008 -> 05/2013 – původní autorádio.
Škoda Superb (3T) 06/2013 -> 05/2015 – původní autorádio.
Škoda Yeti (5L) 08/2009 -> 10/2013 – původní autorádio.

VW Amarok (2H) 07/2010 -> 08/2016 – původní autorádio.
VW Beetle (16) 11/2011 -> 06/2016 – původní autorádio.
VW Caddy III (2K) 10/2003 -> 08/2010 – původní autorádio.
VW Caddy III (2K) 09/2010 -> 04/2015 – původní autorádio.
VW Caddy IV (DU) 06/2015 -> 09/2020 – vozidla s jednotkou Composition Audio MIB Entry s předním AUX/SD/USB.
VW Caravelle (7H) 10/2004 -> 09/2009 – vozidla s OEM zvukovým systémem vyžadují adaptér 13-1424-26.
VW Caravelle (7H) 09/2009 -> 05/2015 – vozidla s OEM zvukovým systémem vyžadují adaptér 13-1424-26.
VW CC (3C/35) 06/2008 -> 11/2011 – původní autorádio.
VW CC (3C/35) 02/2012 -> 08/2016 – původní autorádio.
VW Eos (1F) 05/2006 -> 10/2010 – původní autorádio.
VW Eos (1F) 10/2010 -> 04/2015 – původní autorádio.
VW Fox (5Z) 04/2005 -> 06/2011 – původní autorádio.
VW Golf V (1K) 11/2003 -> 09/2008 – původní autorádio.
VW Golf V (1KM) 06/2007 -> 10/2009 – původní autorádio.
VW Golf V Plus (1KP) 01/2005 -> 02/2009 – původní autorádio.
VW Golf VI (1K) 11/2008 -> 09/2012 – původní autorádio.
VW Golf VI (1KM) 11/2009 -> 04/2013 – původní autorádio.
VW Golf VI (1K) 06/2011 -> 07/2016 – původní autorádio.
VW Golf VI Plus (1KP) 03/2009 -> 01/2014 – původní autorádio.
VW Jetta III (1K5/1KM) 09/2005 -> 10/2010 – původní autorádio.
VW Jetta IV (162) 01/2011 -> 08/2014 – původní autorádio.
VW Multivan (7H) 10/2004 -> 09/2009 – vozidla s OEM zvukovým systémem vyžadují adaptér 13-1424-26.
VW Multivan (7H) 09/2009 -> 05/2015 – vozidla s OEM zvukovým systémem vyžadují adaptér 13-1424-26.
VW Passat B6 (3C2) 11/2005 -> 07/2010 – původní autorádio.
VW Passat B6 (3C5) 08/2005 -> 07/2010 – původní autorádio.
VW Passat B7 (3C/362) 11/2010 -> 10/2014 – původní autorádio.
VW Phaeton (3D) 05/2007 -> 05/2010 – původní autorádio.
VW Polo IV (9N) 03/2005 -> 03/2009 – původní autorádio.
VW Polo V (6R) 06/2009 -> 01/2014 – původní autorádio.
VW Scirocco III (13) 08/2008 -> 04/2014 – původní autorádio.
VW Sharan II (7N) 08/2010 -> 04/2015 – původní autorádio.
VW T5 Transporter (7H) 08/2003 -> 09/2009 – vozidla s OEM zvukovým systémem vyžadují adaptér 13-1424-26.
VW T5 Transporter (7H) 09/2009 -> 05/2015 – vozidla s OEM zvukovým systémem vyžadují adaptér 13-1424-26.
VW T6 (7HC) 07/2015 -> 08/2019 – vozidla s jednotkou Composition Audio MIB Entry s předním AUX/SD/USB.
VW Tiguan I (5N) 10/2007 -> 02/2011 – původní autorádio.
VW Tiguan I (5N) 06/2011 -> 04/2016 – původní autorádio.
VW Touareg I (7L) 06/2003 -> 11/2006 – vozidla s OEM zvukovým systémem vyžadují adaptér 13-1424-26.
VW Touareg I (7L) 11/2006 -> 02/2010 – vozidla s OEM zvukovým systémem vyžadují adaptér 13-1424-26.
VW Touran (1T) 01/2003 -> 09/2006 – původní autorádio.
VW Touran (1T) 11/2006 -> 04/2010 – původní autorádio.
VW Touran (1T) 08/2010 -> 04/2015 – původní autorádio.
VW UP! (AA) 12/2011 -> 06/2016 – vozidla bez OEM zvukového systému.

CAN Bus informace

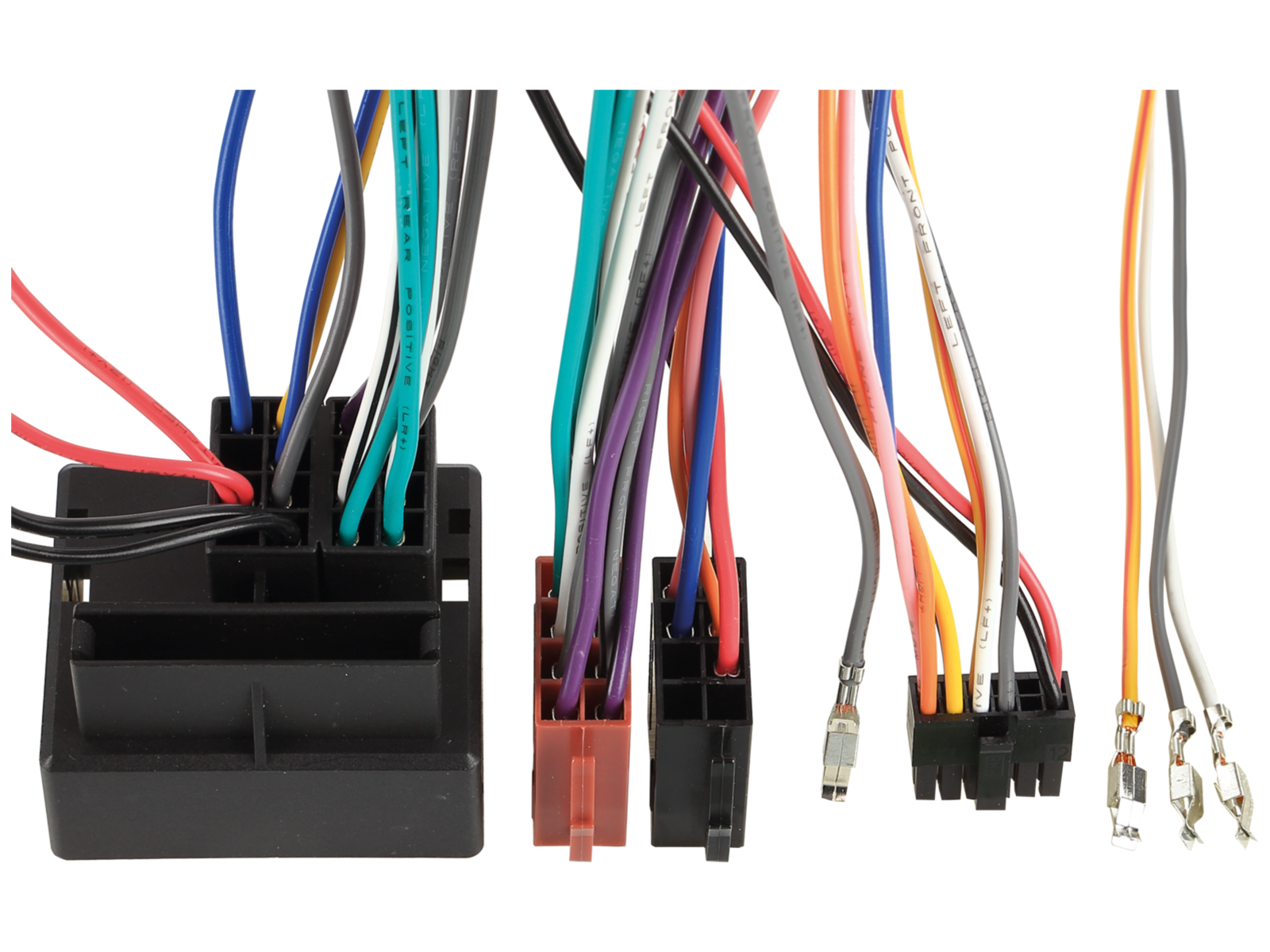

Konektory a napájení:

Konektor 40pin Quadlock VAG (položka: 42cx25).
Vedení pro ovládání z volantu (SWC) – propojka (položka: 42arc100).
OEM anténa Fakra (samice) → DIN (samec) / ISO (samec).
Pioneer AVH/DMH/SPH 2022→: přídavný kabel LFB 42a/42cx401 → 3,5 mm jack (položka: 42arc1072).
VW s Dynaudio: +12V Amp Remote komora D(A) pin 11 šedý – před připojením ověřit měřením s OEM jednotkou.
T5 / Touareg s OEM zesilovačem: použijte aktivní adaptér 13-1424-26.

Nastavení:

Zkontrolujte DIP přepínače dle typu aftermarket autorádia.
Podporována CAN Bus aktivace OEM zvukového systému.

Diagnostická LED indikace:

Modrá bliká: vyhledávání CAN Bus.
Modrá svítí trvale: CAN Bus aktivní.
Červená: +12 V zapalování aktivní.

Dostupné signály:

Růžový: +12 V zapalování (Klemme 15) max. 1,5 A.
Oranžový: +12 V osvětlení (Klemme 58) max. 0,1 A.
Bílý: +12 V zpátečka max. 1,5 A.
Žluto/zelený, žluto/červený: rychlostní signál.
Šedý: rozhraní – žádná funkce.
Šedý: 40pin Quadlock pin 11 – +12 V Amp Remote pro Dynaudio (ověřit měřením).

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, Zenec, XZent a další s podporou vstupu pro SWC.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původním OEM autorádiem.
Demontáž OEM jednotky provádějte bez napětí.
Zkontrolujte všechny propoje rozhraní bez napětí.

Připojení a pořadí zapojení

Veškeré nastavení a konfigurace provádějte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu rádia.
Připojte kabel podle návodu k aftermarket rádiu.
Připojte ostatní vodiče dle návodu k zařízení.
Hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní podle pokynů v popisu a BDA.
Nakonfigurujte aftermarket rádio pro funkce SWC, kameru, handsfree, napájení antény apod.
Proveďte test funkce ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu

Změny provádějte bez napětí.
Po změně postupujte podle kroků 5 až 8 výše.

V případě poruchy rozhraní nebo systému vozidla

Vraťte do vozu původní OEM jednotku.
Zapněte OEM jednotku.
Počkejte na uspání CAN Bus.
Zkontrolujte hardwarovou konfiguraci rozhraní.
Po uspání CAN Bus postupujte podle kroků 5 a 6 výše.

Při úpravách zapojení nebo vedení kabeláže

Úpravy smí provádět pouze odborně vyškolený personál.
Před zapojením ověřte soulad s požadavky výrobce a vliv na záruku.
Před zapojením ověřte funkci měřením a podle schématu vozidla.
Úpravy provádíte na vlastní riziko bez záruky funkčnosti.
Úpravy provádíte bez záruky na případné poškození vozidla, zařízení či rozhraní.
Úpravy na předem osazené kabeláži mohou zrušit záruku produktu.
